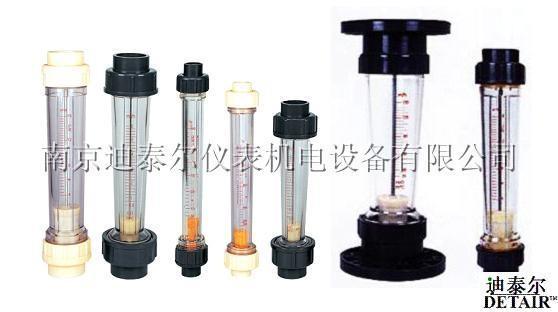

LZB-()S(D)型塑料管转子流量计

流量计锥管等主部件均由 AS 、 ABS 塑料制成,有较好的耐腐性能,产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点,可广泛应用于化工、环保、食品等工业部门。

1.LZB-( )S 型流量计型号规格及主要技术参数

公称通径 DNmm

型号

长度

mm

测量范围

( 水 20 ℃ )

精度等级

流体状况

温度 ℃

压力 MPa

15

LZB-15S

280/200

10 ~ 100L/h ; 16 ~ 160L/h

25 ~ 250L/h ; 40 ~ 40 0L/h

60 ~ 600L/h

4

0 ~ 60

≤ 0.6

25

LZB-25S

380/226

100 ~ 1000L/h ; 160 ~ 1600L/h

250 ~ 2500L/h ; 300 ~ 3000L/h

32

LZB-32S

288

400 ~ 4000L/h ; 600 ~ 6000L/h

50

LZB-50S

435/341

0.4 ~ 4m 3 /h ; 0.6 ~ 6m 3 /h

1 ~ 10m 3 /h ; 1.6 ~ 16m 3 /h

65

LZB-65S

430

1 ~ 10m 3 /h ; 8 ~ 40m 3 /h

5 ~ 25m 3 /h ; 12 ~ 60m 3 /h

100

LZB-100S

555

8 ~ 50m 3 /h ; 14 ~ 90m 3 /h

16 ~ 120m 3 /h

125

LZB-125S

555

25 ~ 150m 3 /h ; 25 ~ 180m 3 /h

25 ~ 200m 3 /h

型号

尺寸

插接管规格

焊接管径

L

B1

B2

LZB-15S

280

21

45

15

20

LZB-25S

380

32

68

25

32

LZB-50S

430

63

98

50

65

LZB-65S

430

75

125

65

75

外形及安装连接尺寸如下: 单位: mm

LZB- ( ) S 、 LZB- ( ) SD 型流量计外形图

2.LZB-( )SD( 短管型 ) 流量计型号规格主要技术参数如下:

公称通径 DNmm

型号

测量范围
水 (20 ℃ )m 3 /h

准确度等级

允许被测流体状况

温度 ℃

压力 MPa

25

LZB-25SD

0.1 ~ 1

4

0 ~ 60

≤ 0.6

0.16 ~ 1.6

0.25 ~ 2.5

32

LZB-32SD

0.4 ~ 4

0.6 ~ 6

50

LZB-50SD

1 ~ 10

1.6 ~ 16

外形及安装连接尺寸                          单位: mm

型号

尺寸

插接管规格

焊接管径

L

B1

B2

LZB-25SD

230

32

60

25

32

LZB-32SD

290

40

74

32

40

LZB-50SD

345

63

98

50

65
