XSM 系列转速测控仪

■ 可配接各种光电开关,接近开关,磁电式传感器,旋转编码器。
■ 以测量输入信号的频率为基础,配合仪表可设置的参数,用于转速、线速、频率等测量。
■ 测量频率范围0.3Hz~25kHz。小于0.3Hz时按0处理。
■ 频率测量基本误差
0.300~45.000Hz 范围时,小于0.01Hz
45.00~450.00Hz 范围时,小于0.02Hz
450.0~4500.0Hz 范围时,小于0.2Hz
4500~25000Hz 范围时,小于2Hz
■ 测量控制周期:0.5秒(信号频率>3Hz 时)。
■ 显示范围:-19999~45000,小数点位置可设定。
■ 可选配1-4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差基本值五种基本报警方式和
与五种基本报警方式对应的五种待机报警方式。
(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)。
■ 2种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

XSM

XSM

XSM

XSM

XSM

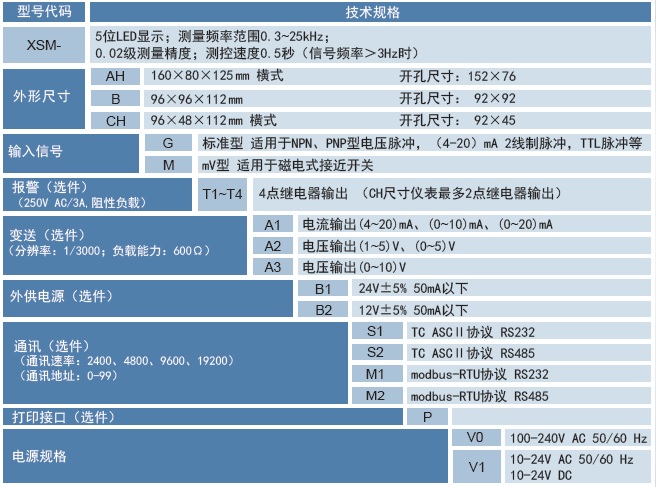

XSM转速、线速、频率测量控制仪
配接各类接近开关、编码器或各类脉冲信号。测量转速、频率、线速,测量频率范围0.1Hz~25kHz,基本误差±0.01%.
5位LED显示
变送输出:独立供电,全隔离。10位D/A,误差小于±0.5%,或12位D/A,误差小于±0.2%。


内容

代码说明

XSM/

单显示、外供传感器电源(≥50mA)

外形
尺寸

A—

160(W)×80(H)×125(L)

B—

96(W)×96(H)×112(L)

C—

96(W)×48(H)×112(L)

面板形式

H

横式

F

方形

显示方式
(注1)

1

测量值(绿色)

2

测量值(绿色)+ 设定值(红色) (限A型仪表)

3

测量值(绿色)+ 测量值光柱(绿色)(限A型仪表)

输入信号

G

标准型。适用于NPN,PNP型电压脉冲,(4~20)mA 2线制脉冲,TTL脉冲等

M

mV型,适用于磁电式接近开关

报警点数量(注2)

T□

T0:无报警 T1~T4:1~4点报警

变送输出

A0

无输出

A1

电流输出(4~20)mA、(0~10)mA或(0~20)mA

A2

电压输出(0~5)V、(1~5)V

A3

电压输出(0~10)V

A4

其它输出

外供电源(注3)

B0

无外供电源

B1

外供 24V DC,误差小于±5%,50mA

B2

外供 12V DC,误差小于±5%,50mA

B3

其它

通讯接口 (注4)

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

100V AC~240V AC

V1

10V DC~36V DC

打印功能(限A、B型仪表)(注4)

P

P表示打印接口,不带可省略

P1

一体化打印(需定制)

非标准功能

N

N表示非标功能

Modbus通讯协议选项

-M



注:1、LED显示颜色可按订货需求。
2、C型仪表限制为2点;A、B型仪表限制为4点。
3、外供电源正负15V(电源模块YAD10-15-N),针对扭矩仪,订货需注明(外供选型为B3)。
4、打印不能和通信接口同时存在;

XSM7系列电厂专用转速表
① 配接PT或脉冲信号,测量发电机组转速,0.1V~250V AC输入
② 转速、百分比转速,双5位LED显示,基本误差±0.05%
③ 过速、故障、峰值、断线等10点报警输出


内容

代码说明

XSM7/

双显示,10点报警输出,变送输出,通讯接口:RS 232或RS 485,外供传感器电源

外形
尺寸

A—

160(W)×84(H)×182(L) 铝合金外壳

面板形式

H

横式

显示方式

2

双五位(红色)

输入信号

PT

残压(0.1V-250VAC 交流)

M

脉冲

报警点数量

T□

T0:无报警 T1~T10:1~10点报警

变送输出(注1)

A0

无输出

A1

电流输出(4~20)mA、(0~10)mA或(0~20)mA

A2

电压输出(0~5)V、(1~5)V

A3

电压输出(0~10)V

A4

其它输出

外供电源

B0

无外供电源

B1

外供 24V DC,误差小于±5%,50mA

B2

外供 12V DC,误差小于±5%,50mA

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

220V AC/220 V DC

注1、变送输出标准信号:
电流输出:4mA~20mA,0mA~10mA,0mA~20mA直流电流输出,通过设定选择。负载能力大于600Ω。
电压输出:1V~5V,0V~5V,0V~10V直流电压输出,需订货时注明
