XSHC经济型操作器 阀门操作器,有电流输出和继电器输出两种

■ XSHC是只具备操作输出功能的阀门操作器,有电流输出和继电器输出两种类型。
■ 电流输出型适合接受4~20mA信号的阀门,操作器输出4~ 20mA信号 ,对应阀门0~满度开度。
■ 继电器输出型适合无伺服放大器的、通过正转、反转直接控制开度的阀门。
通过面板操作给定所需的开度,仪表测量阀位的电位器信号,自动控制正、反转将阀门开度控制到给定值。
■ 操作输出上、下限限幅功能。
■ 可选配通讯接口。
■ 可选配4~20mA跟踪输出(反映阀门开度)。

XSHC

XSHC

XSHC

XSHC

XSH系列 操作类仪表
① 适合与各类调节阀门、PLC配接,实现控制功能的手动/自动双向无扰动切换;
② 测量、反馈和调节输入两路输入信号,正/反转控制输出或直流电流输出;
③ 基本误差低于±0.2%F·S;

内容

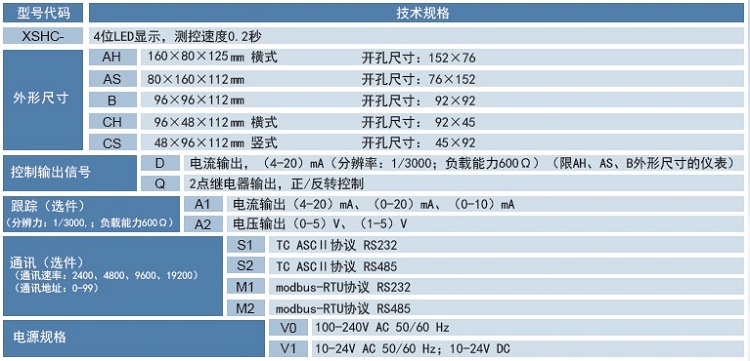

代码说明

XSH/

2路输入,控制输出,双显带光柱(仅限于80×160)

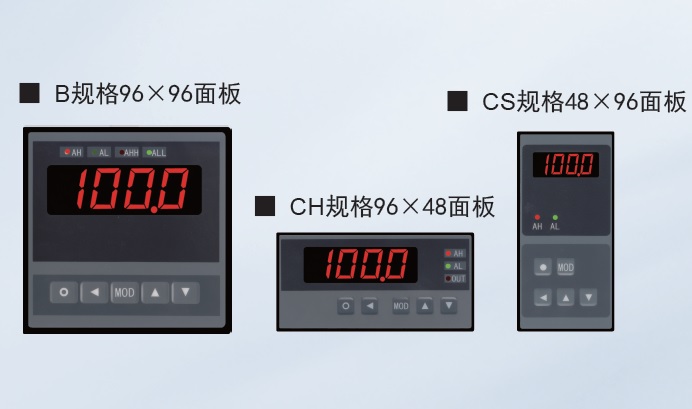

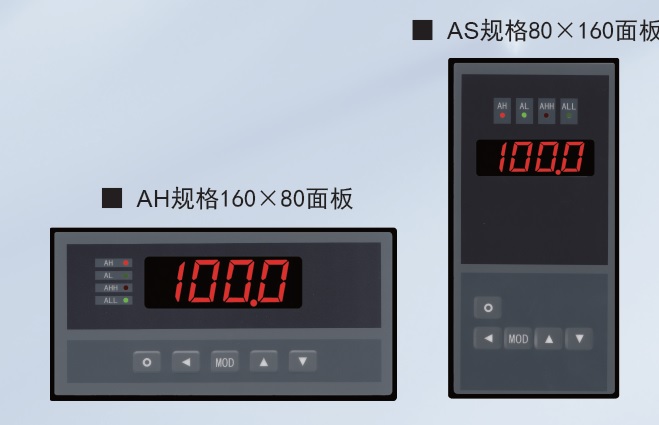

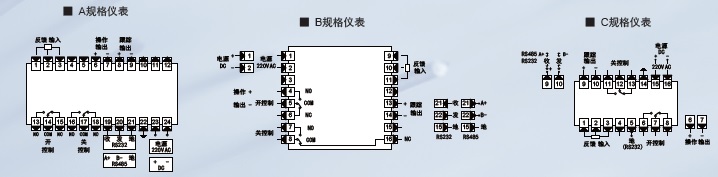

外形尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

面板形式

H

横式无光柱

S

竖式带光柱

F

方型无光柱

测量/反馈
输入信号
(注1)

E

热电偶输入,K、E、T、S分度可选择

R

热电阻输入,Pt100

I

直流电流输入,4mA ~20mA、0mA ~10mA、0mA ~20mA

V

直流电压输入,1V~5V、0V~5V可选择

W

500Ω~ 5kΩ电位器

调节输入信号

I

直流电流(4~20)mA、(0~10)mA或(0~20)mA 可选

V

直流电压(0~5)V、(1~5)V可选

操作输出信号

I

直流电流(4~20)mA、(0~10)mA或(0~20)mA

R

继电器输出

Q

直流电流输出和继电器输出同时具备

报警点数量 (注2)

T□

T0:无报警 T1~T2:1~2点报警

外供电源

B0

无外供电源

B1

外供 24V DC

B2

外供 12V DC

B3

外供精密电压源

B4

外供精密恒流源

B5

其它

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

开关量输入控制

D0

无开关量输入控制

D1

有无开关量输入控制

手/自动状态输出

K0

无输出

K1

有输出

跟踪/变送输出

G0

无输出

G1

直流电流(4~20)mA、(0~10)mA、(0~20)mA可选

G2

直流电压(0~5)V、(1~5)V可选

仪表电源

V0

100V AC~240V AC

V1

10V DC ~36V DC
