XSH 智能手操器

■ XSH是具备手/自动切换功能的操作器。一般连接在调节设备和执行器(阀门)之间。
自动方式时按调节输入信号控制阀门开度,手动时按仪表面板给定的操作量控制阀门开度。
■ 一路调节信号输入,配接直流电流或直流电压信号。
■ 一路测量信号或阀门反馈信号输入。可配接电位器信号(阀门反馈)、直流电流、直流电压、热电阻、热电偶等。
■ 给执行器(阀门)的操作输出信号有电流输出和继电器输出两种类型,
分别用于接受4~20mA信号的执行器和通过正/反转直接控制开度的阀门。
■ 操作输出上、下限限幅功能。
■ 上电状态设置功能。
■ 调节输入信号断线处理功能。
■ 可选配手/自动状态外部开关控制功能。
■ 可选配外供变送器电源。
■ 可选配手/自动状态输出、报警输出、跟踪、变送输出功能。
■ 可选配通讯接口,除读取数据外,可通过通讯接口实现控制量输出及手/自动切换。

XSH

XSH

XSH

XSH

XSH
① 适合与各类调节阀门、PLC配接,实现控制功能的手动/自动双向无扰动切换;
② 测量、反馈和调节输入两路输入信号,正/反转控制输出或直流电流输出;
③ 基本误差低于±0.2%F·S;

内容

代码说明

XSH/

2路输入,控制输出,双显带光柱(仅限于80×160)

外形尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

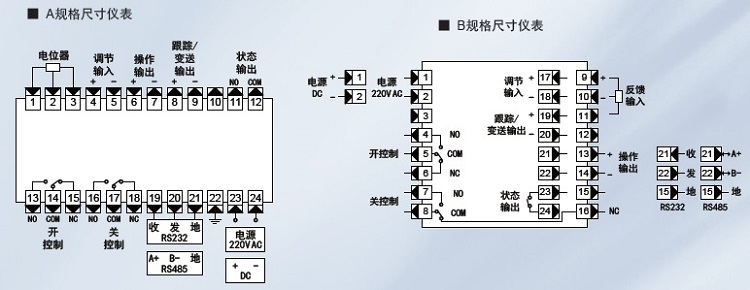

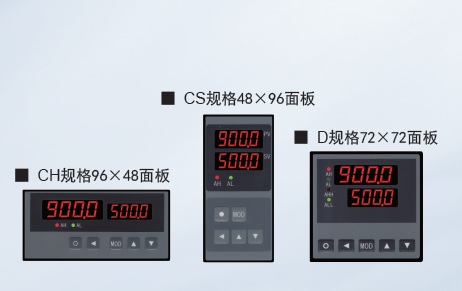

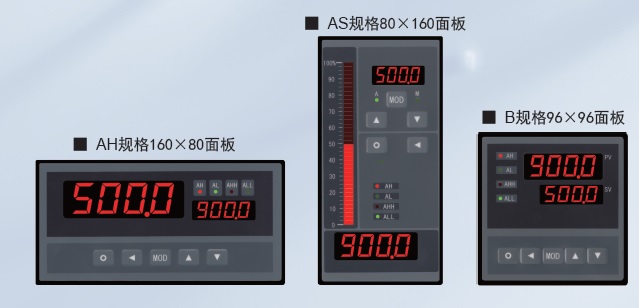

面板形式

H

横式无光柱

S

竖式带光柱

F

方型无光柱

测量/反馈
输入信号
(注1)

E

热电偶输入,K、E、T、S分度可选择

R

热电阻输入,Pt100

I

直流电流输入,4mA ~20mA、0mA ~10mA、0mA ~20mA

V

直流电压输入,1V~5V、0V~5V可选择

W

500Ω~ 5kΩ电位器

调节输入信号

I

直流电流(4~20)mA、(0~10)mA或(0~20)mA 可选

V

直流电压(0~5)V、(1~5)V可选

操作输出信号

I

直流电流(4~20)mA、(0~10)mA或(0~20)mA

R

继电器输出

Q

直流电流输出和继电器输出同时具备

报警点数量 (注2)

T□

T0:无报警 T1~T2:1~2点报警

外供电源

B0

无外供电源

B1

外供 24V DC

B2

外供 12V DC

B3

外供精密电压源

B4

外供精密恒流源

B5

其它

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

开关量输入控制

D0

无开关量输入控制

D1

有无开关量输入控制

手/自动状态输出

K0

无输出

K1

有输出

跟踪/变送输出

G0

无输出

G1

直流电流(4~20)mA、(0~10)mA、(0~20)mA可选

G2

直流电压(0~5)V、(1~5)V可选

仪表电源

V0

100V AC~240V AC

V1

10V DC ~36V DC
